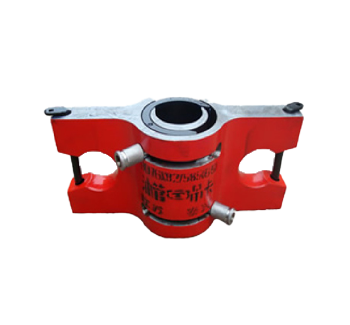

BD-闭锁环式油管吊卡
锁定环，BD型油管是用高质量合金钢制造，热处理和无损检测。 能卡持油管尺寸范围1.9in到4.5in EU OD 吊卡额定载荷是40t (360kN), 65t (585kN), 75t (675kN).。
立即咨询
1. 描述：锁定环，BD型油管吊卡是传统的工具来处理的油管在油气钻探和操作。
锁定环，BD型油管是用高质量合金钢制造，热处理和无损检测。 能卡持油管尺寸范围1.9in到4.5in EU OD 吊卡额定载荷是40t (360kN), 65t (585kN), 75t (675kN).。所有的技术数据符合API Spec 8A规范，8c和SY/T 5112
2. 结构：BD油管吊卡有两种类型：单插销和双插销。单锁闩式一在上孔内装有一个锁闩组件，而双锁闩式1在上下孔中都装有两个锁闩总成。本体和环闩锁主要用于装卸油管。锁环锁固定在车身的偏心凹槽内。带手柄和M12平端螺丝，环锁状态可在110°角范围内。压缩弹簧固定在手柄内，当手柄向外拉约8毫米时，可以转动环锁，当环锁处于“打开”或“关闭”位置时，手柄可以安装在位置固定孔内。
规格 | 适用管尺寸(in) | 吊卡孔外径（mm）（顶孔×底孔） | 载荷 | 吊卡标准 |
BD1.9/40(50/360) | 1.9 | 50 | 40t(360kN) | BD1.9/40 SR1 API 8C PSL1 |
BD1.9EU/40(50/360) | 1.9EU | 55.95×55 | BD1.9EU/40 SR1 API 8C PSL1 | |
BD2 3/8/40(63/360) | 2 3/8 | 63 | BD2 3/8/40 SR1 API 8C PSL1 | |
BD2 3/8EU/40(63/360) | 2 3/8EU | 68.66×63 | BD2 3/8EU/40 SR1 API 8C PSL1 | |
BD2 7/8/40(75/360) | 2 7/8 | 75 | BD2 7/8/40 SR1 API 8C PSL1 | |
BD2 7/8EU/40(75/360) | 2 7/8EU | 81.36×75 | BD2 7/8EU/40 SR1 API 8C PSL1 | |
BD1.9/65(50/585) | 1.9 | 50 | 65t(585kN) | BD1.9/65 SR1 API 8C PSL1 |
BD1.9EU/65(50/585) | 1.9EU | 55.95×55 | BD1.9EU/65 SR1 API 8C PSL1 | |
BD2 3/8/65(63/585) | 2 3/8 | 63 | BD2 3/8/65 SR1 API 8C PSL1 | |
BD2 3/8EU/65(63/585) | 2 3/8EU | 68.66×63 | BD2 3/8EU/65 SR1 API 8C PSL1 | |
BD2 7/8/65(75/585) | 2 7/8 | 75 | BD2 7/8/65 SR1 API 8C PSL1 | |
BD2 7/8EU/65(75/585) | 2 7/8EU | 81.36×75 | BD2 7/8EU/65 SR1 API 8C PSL1 | |
BD3 1/2/65(91/585) | 3 1/2 | 91 | BD3 1/2/65 SR1 API 8C PSL1 | |
BD3 1/2EU/65(91/585) | 3 1/2EU | 98.02×91 | BD3 1/2EU/65 SR1 API 8C PSL1 | |
BD4/65(104/585) | 4 | 104 | BD4/65 SR1 API 8C PSL1 | |
BD4EU/65(104/585) | 4EU | 110.72×104 | BD4EU/65 SR1 API 8C PSL1 | |
BD4 1/2/65(117/585) | 4 1/2 | 117 | BD4 1/2/65 SR1 API 8C PSL1 | |
BD4 1/2EU/65(117/585) | 4 1/2 | 123.42×117 | BD4 1/2EU/65 SR1 API 8C PSL1 | |
BD1.9/75(50/675) | 1.9 | 50 | 75t(675kN) | BD1.9/75 SR1 API 8C PSL1 |
BD1.9EU/75(50/675) | 1.9EU | 55.95×55 | BD1.9EU/75 SR1 API 8C PSL1 | |
BD2 3/8/75(63/675) | 2 3/8 | 63 | BD2 3/8/75 SR1 API 8C PSL1 | |
BD2 3/8EU/75(63/675) | 2 3/8EU | 68.66×63 | BD2 3/8EU/75 SR1 API 8C PSL1 | |
BD2 7/8/75(75/675) | 2 7/8 | 75 | BD2 7/8/75 SR1 API 8C PSL1 | |
BD2 7/8EU/75(75/675) | 2 7/8EU | 81.36×75 | BD2 7/8EU/75 SR1 API 8C PSL1 | |
BD3 1/2/75(91/675) | 3 1/2 | 91 | BD3 1/2/75 SR1 API 8C PSL1 | |
BD3 1/2EU/75(91/675) | 3 1/2EU | 98.02×91 | BD3 1/2EU/75 SR1 API 8C PSL1 | |
BD4/75(104/675) | 4 | 104 | BD4/75 SR1 API 8C PSL1 | |
BD4EU/75(104/675) | 4EU | 110.72×104 | BD4EU/75 SR1 API 8C PSL1 | |
BD4 1/2/75(117/675) | 4 1/2 | 117 | BD4 1/2/75 SR1 API 8C PSL1 | |
BD4 1/2EU/75(117/675) | 4 1/2EU | 123.42×117 | BD4 1/2EU/75 SR1 API 8C PSL1 |
