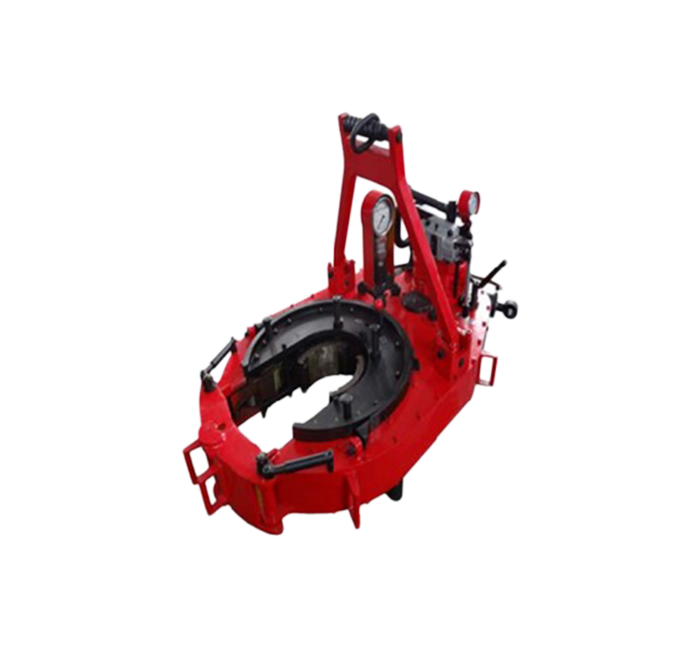

TQ-系列套管动力钳

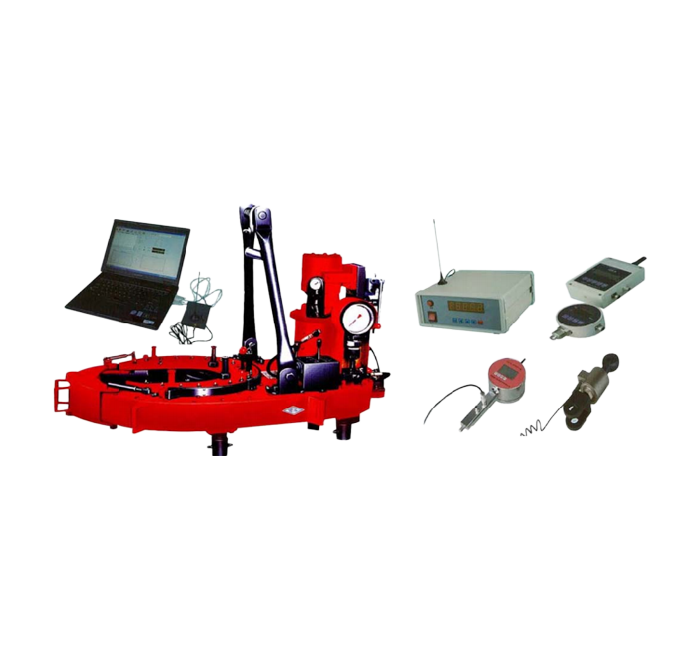

TQ系列套管动力钳广泛适用于石油矿场下套管作业中套管或管子的上卸扣，具有结构轻巧、作业效率高、工作安全可靠等优点，可大大降低工人的劳动强度，提高管柱螺纹的连接质量。钳头系开口型，采用先进的摆动式双颚板钳头，确保夹紧可靠。可配备扭矩仪，作业中对压力、扭矩、圈数实行计算机监控和管理。动力钳按 API SPEC7K《钻井和修井设备》设计、制造。
立即咨询
TQ系列套管动力钳广泛适用于石油矿场下套管作业中套管或管子的上卸扣，具有结构轻巧、作业效率高、工作安全可靠等优点，可大大降低工人的劳动强度，提高管柱螺纹的连接质量。钳头系开口型，采用先进的摆动式双颚板钳头，确保夹紧可靠。可配备扭矩仪，作业中对压力、扭矩、圈数实行计算机监控和管理。动力钳按 API SPEC7K《钻井和修井设备》设计、制造。
| 型号Model | TQ340/35V | TQ178/16 | TQ178/16 | TQ508/70V | ||
| 驱动方式 Driving Mode | 液压驱动 Hydraulic Drive | 液、气联合驱动 hydraulic and pneumatic united drive | 液、气联合驱动 hydraulic and pneumatic united drive | 液压驱动 Hydraulic Drive | ||
| 适用管径 Applicable Pipe OD 液压系统额定压力 | mm in MPa | 101.6~340 4~13³/₈ | 101.6~340 4~13³/₈ | 101.6~178 4~7 | 244.5~508 9⁵/₈~20 | |
| 12~18 | 12~18 | 12~18 | 12~18 | |||
| psi | 1740~2610 | 1740~2610 | 1740~2610 | 1740~2610 | ||
| 液压系统额定流量 Rated Flow | L/min | 110~160 | 110~160 | 110~160 | 110~170 | |
| gpm | 29.3~42.7 | 29.3~42.7 | 29.3~42.7 | 29.3~45.4 | ||
| 工作气压 Air Pressure | MPa | —— | 0.5~0.9 | 0.5~0.9 | —— | |
| psi | —— | 72.5~130.5 | 72.5~130.5 | —— | ||
额定扭矩 Max. Torque | 高档 High | kN | 4.0~5.6 | 2.5~3 | 2.4~3 | 8.4~10.7 |
| lbf·ft | 2950~4130 | 1844~2200 | 1770~2200 | 6190~7889 | ||
| 中档 Mid | kN | —— | 6.0~7.5 | —— | —— | |
| lbf·ft | —— | 4420~5530 | —— | —— | ||
| 低档 Low | kN | 26~35 | 32~40 | 14.5~17.5 | 48.9~70 | |
| lbf·ft | 19175~25960 | 23600~29500 | 10690~12900 | 36055~51600 | ||
钳头转速 Speed | 高档 | rpm | 57~95 | 60~86 | 54~79 | 26~43.6 |
| 中档 | rpm | —— | 21~30 | —— | —— | |
| 低档 | rpm | 9~15 | 2.6~5.3 | 9~13.1 | 4~6 | |
外形尺寸 Size | mm | 1580×900×880 | 1580×900×860 | 1450×760×740 | 2080×1280×760 | |
| in | 62×36×34.6 | 62×36×34 | 57×30×29 | 81.9×50.4×30 | ||
| 重量 Weight | kg | 780 | 750 | 580 | 1550 | |
| lb | 1720 | 1653 | 1279 | 3417 | ||
