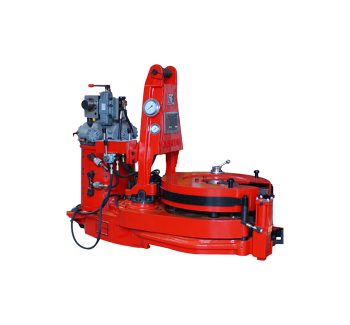

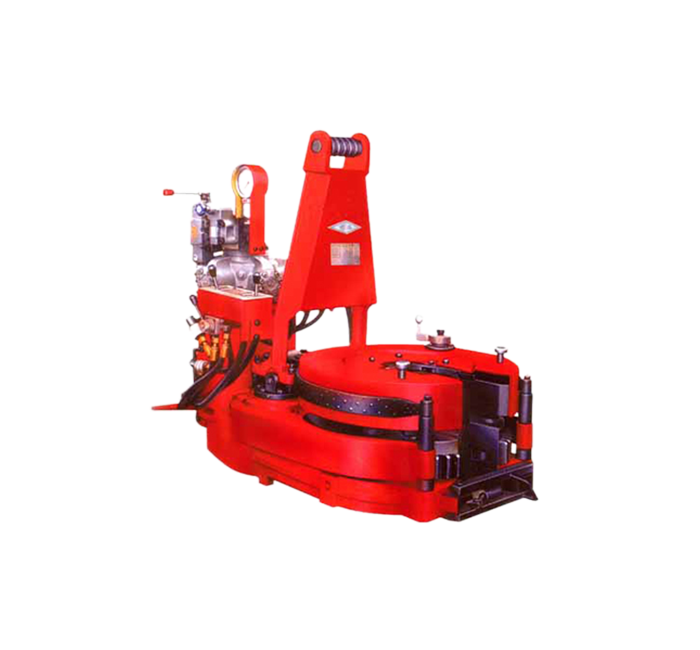

ZQ-系列钻杆动力钳
ZQ钻杆动力钳是一种理想的石油钻井井口工具，广泛适用于海洋、陆地钻井、修井作业时上卸管柱丝扣作业。该系列动力钳为开口型，能自由脱开管柱，机动性强;集扭矩钳和旋扣钳于一体，上卸扣替代猫头、吊钳和旋绳。动力钳按API SPEC7K《钻井和修井设备》设计、制造。
立即咨询
ZQ钻杆动力钳是一种理想的石油钻井井口工具，广泛适用于海洋、陆地钻井、修井作业时上卸管柱丝扣作业。该系列动力钳为开口型，能自由脱开管柱，机动性强;集扭矩钳和旋扣钳于一体，上卸扣替代猫头、吊钳和旋绳。动力钳按API SPEC7K《钻井和修井设备》设计、制造。
Model | ZQ127-25 | ZQ162-50 | ZQ203-100 | ZQ203-125 | |
适用管径Size range | mm | 65-127 | 85-162 | 127-203 | 127-203 |
in | 2 3/8 接箍 coupling-31/2 接箍coupling | 2 3/8 接箍coupling-5 接箍coupling | 3 1/2 接箍coupling-8 本体body | 3 1/2 接箍coupling-8 本体body | |
额定扭矩Max.torque | KN ·m | 25 | 50 | 100 | 125 |
ft.Ibf | 18440 | 36880 | 73750 | 92200 | |
高档转速Speed(High gear) | rpm | 65 | 60 | 40 | 40 |
低档转速Speed(Low gear) | rpm | 10.5 | 4.1 | 2.7 | 2.7 |
工作气压Air pressure | Mpa | 0.5-1 | |||
psi | 72-144 | ||||
液压系统额定压力Pressure rating | Mpa | 12 | 16 | 16.6 | 20 |
psi | 1740 | 2320 | 2400 | 2900 | |
液压系统额定流量Flow rating | L/min | 120 | 120 | 114 | 114 |
gpm | 31.7 | 31.7 | 30 | 30 | |
移送缸移送距离Shifting distance | mm | 1000 | 1000 | 1500 | 1500 |
in | 39.4 | 39.4 | 59 | 59 | |
钳头升降距离Lifting distance | mm | 0-440 | 0-430 | ||
in | 0-17.3 | 0-17 | |||
外形尺寸 Overall dimensions | mm | 110×735×815 | 1570×800×1190 | 1760×1000×1360 | 1785×1080×1360 |
in | 44×31×32 | 62×31×41 | 69×39×53 | 70×42×53 | |
重 量 Weight | kg | 620 | 1500 | 2400 | 2650 |
Ib | 1360 | 3310 | 5290 | 5840 | |
